試驗?zāi)康模?/p>

　　橡塑電纜在完成安裝和新做終端頭后不進行直流耐壓，而以交流耐壓試驗完成對絕緣的檢測。多年的實踐經驗和國內外研究表明，橡塑電纜在現場進行交流耐壓試驗，是檢驗其絕緣優劣最為有效的方法。

　　直流耐壓試驗對橡塑電纜的影響：

　　1) 電場分布在交流和直流下是不相同的，直流電場分布取決于電阻率，而交流電場分布則由介電系數決定。橡塑電纜是由多種介質、多種材料構成的，故在直流耐壓時不能真實地反映電纜特性。

　　2) 橡塑電纜的電阻系數既和溫度有關，又和電場強度大小有關。在直流電壓作用下，由于溫度及電場強度的變化，使電阻系數也變化，導致絕緣層各處場強分布改變，即在同樣厚度的絕緣層，由于溫度上升，其擊穿電壓下降。

　　3) 直流耐壓不能發現機械損傷等缺陷。

　　4) 由于空間電荷的作用，當電纜或接頭在直流電壓下閃絡或擊穿，可能損傷正常絕緣，造成多點擊穿。

　　5) 由于橡塑電纜結構具有“記憶性”，這個記憶力是由于單相應力(直流耐壓)作用下產生的，一旦電纜有了由于直流耐壓而引起的“記憶性”，它就需要很長時間來釋放，這種直流偏壓一旦使電纜運行，直流偏壓就疊加在交流電壓的峰值上，產生過電壓，遠超過電纜的額定電壓，足以損壞電纜。

　　因此，橡塑電纜不宜做直流耐壓試驗。

　　試驗儀器：

　　調壓器、試驗變壓器、分壓器

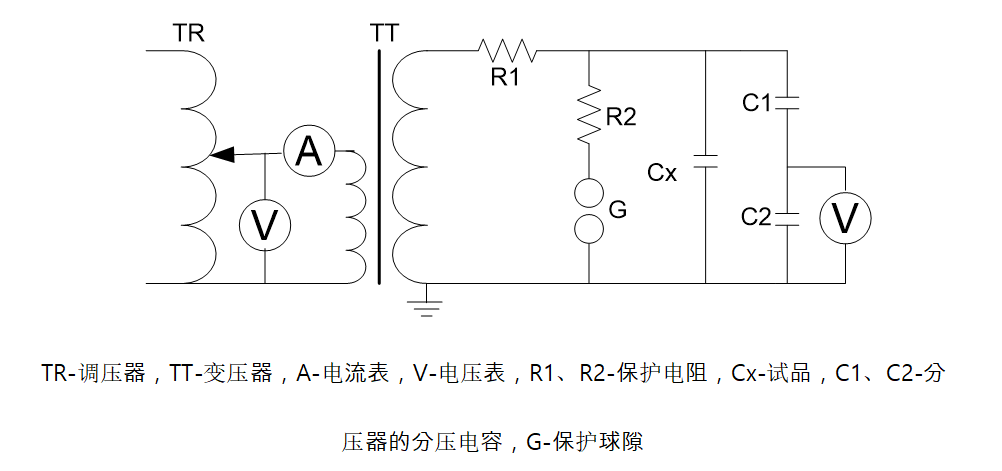

　　試驗接線：

　　試驗步驟：

　　1) 將被測相電纜充分放電接地，將試驗變壓器接地端、高壓尾、控制箱外殼、分壓器、放電棒接地。

　　2) 連接控制箱和試驗變壓器，將被測相電纜一端芯線用高壓線引到變壓器的高壓端，將其余兩相芯線兩端短路接地。并將所有電纜的外護套短路接地。

　　3) 將被測相電纜芯線上的接地取下，接通電源，合上電源刀閘。

　　4) 開始加壓，加至試驗電壓，按下計時按鈕，耐壓時間5min。

　　5) 在耐壓試驗內若未出現異常，即可降壓。降至零位時按下停止按鈕，切斷高壓輸出。并將電源開關放在關斷位置，并拉開試驗刀閘。

　　6) 先用放電棒經電阻放電，然后再將升壓設備的高壓部分短路接地，直接對地放電后拆線。

　　試驗標準：

　　220KV及以上：電壓為1.36U0，時間為5min;

　　110KV/66KV：電壓為1.6U0，時間為5min

　　試驗注意事項：

　　1) 試驗前，根據其電容量及試驗電壓估算試驗電流大小，判斷變壓器容量是否足夠，并考慮過流保護的整定值。

　　2) 試驗現場應圍好遮攔并掛好標示牌，并派專人監護。試品應與其他設備斷開并保持足夠的安全距離。試驗場地周圍必須有防止誤入試驗場地的措施。

　　3) 試驗前，要對電纜充分放電，將電纜的外護套和非被試相可靠接地。接好試驗接線后，應由有經驗的人員檢查，確認無誤后方可準備升壓。

　　4) 加壓前，首先要檢查調壓器是否在零位，調壓器在零位方可升壓，否則不可合閘，由于調壓器不在零位時突然合閘，會使試驗變壓器產生過電壓，甚至超過試驗電壓的工頻高電壓，一般控制臺上有零位保護，調壓器不回零位合閘合不上。

　　5) 電力設備絕緣的擊穿或閃絡、放電取決于交流試驗電壓峰值。在交流耐壓試驗中，被試電力設備被擊穿或者產生閃絡，通常主要取決于交流試驗電壓的峰值。只是由于交流電壓波形在峰值時，絕緣中的瞬電場強度達到最大值，若絕緣不良，一般都在此時發生擊穿或閃絡、放電。而交流高壓試驗常遇到試驗電壓波形畸變的情況，因此試驗電壓值是指峰值除以。試驗電壓的波形應接近正弦，且峰值和均方根(有效值)之比應在范圍內。

　　6) 升壓過程中不僅要監視電壓表的變化，還應監視電流表的變化，以及試品電流的變化。升壓時，要均勻升壓，不能太快。升壓速度在40%試驗電壓內可不受限制，其后應均勻升壓，速度約為每秒3%的試驗電壓，升至規定試驗電壓后，開始計時，時間到后，緩慢均勻降下電壓。不允許不降壓即跳開電源開關。因這樣操作會產生很高的操作過電壓，極有可能損壞設備絕緣。

　　7) 試驗中若發現表針擺動或試品有異常聲響、冒煙、冒火等，應立即降下電壓，拉開電源，在高壓側掛上地線后，查明原因。

　　8) 耐壓前后均應測量電纜的絕緣電阻，應該沒有明顯的變化。

　　試驗周期：

　　220KV及以上：3年

　　110KV/66KV：6年
