變比、極性試驗目的及意義：

　　檢查互感器變比、極性是否與銘牌值相符很重要，因為極性判斷錯誤會導致接線錯誤，進而使計量儀表指示錯誤，更為嚴重的是使帶有方向性的繼電保護誤動作。測量變比可以檢查互感器一次、二次關系的正確性，給繼電保護正確動作、保護定值計算提供依據。

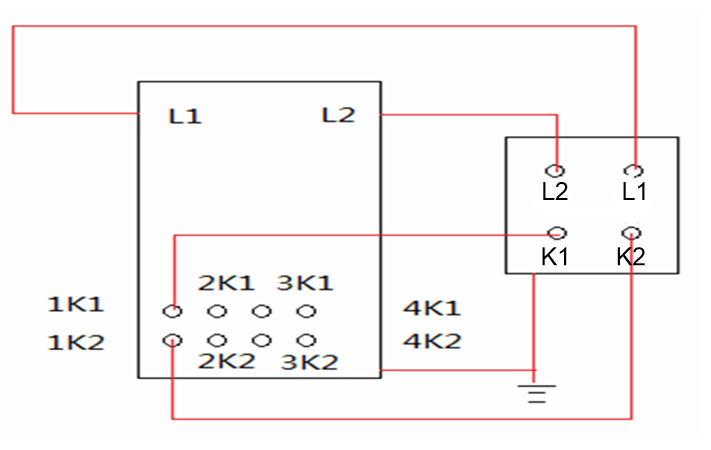

　　試驗接線(以1K1，1K2為例)：

　　試驗步驟：

　　1) 將線圈高壓端(L1、L2)接測試儀L1、L2端子，低壓端子(1K1、1K2)接測試儀K1、K2端子。被試電流互感器其它二次繞組開路。使用A相進行測量也可以用其它相測量;

　　2) 檢查接線無誤后，接通電源開關，開機，預熱半分鐘，儀器選擇“常規測試”(有的儀器的“單相測試” );

　　3) 參數設置：應根據銘牌所示變比和二次測量繞組的位置設置電流互感器的額定變比;

　　4) 打開高壓允許開關，經工作負責人許可，長按確認鍵，儀器進入測量，注意安全。此時按任意鍵或關閉高壓允許開關可以中斷測量，調壓器自動回零，儀器返回菜單選擇狀態;

　　5) 測試完畢，關閉高壓允許開關，測試結果顯示變比、誤差和極性，分別記錄后關機，斷開試驗電源及雙極刀閘;

　　6) 變更測試線，依次對2k1 2k2、3k1 3k2進行測量，結果與銘牌相符。接線操作一定在測量停止狀態。

　　試驗標準：

　　交接標準：

　　《電氣裝置安裝工程電氣設備交接試驗標準》GB 50150-2006中規定：必須符合設計要求，電流互感器電流比、極性測量要與銘牌相符。

　　狀態檢修規程：

　　《國家電網公司輸變電設備狀態檢修規程2008》規定：對互感器綜合特性測試儀核心部件或主體進行解體性檢修之后，或需要確認電流比時，進行本項目。在5%～100%的額定電流范圍內，在一次側注入任一電流值，測量二次側電流，校核電流比。

　　試驗注意事項：

　　1) 剩余電荷影響測量結果，測試前必須對互感器進行充分放電;

　　2) 電流比試驗應分別對每對繞組，每個分接頭進行測量，同時驗正極性是否與銘牌相符;

　　試驗周期：

　　1) 交接時;

　　2) 投運前;

　　3) 大修后;

　　4) 必要時。
